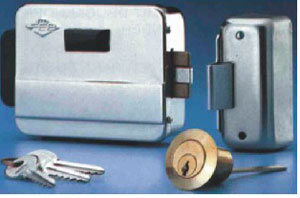

YALA APLICATA ELECTRICA PENTRU PORTI
CU BUTON INTERIOR

A=60 mm
Cilindru exterior detasabil
Reversibila
Backset ajustabil de la 50 mm pana la 70 mm
Contraplaca cu inaltime ajustabila
Carcasa din otel, vopsita gri-metal
Zavor cu autoblocare
Tensiune de alimentare: 8/12 Vcc
Optional: suport metalic, cod 5050
Montaj: Porti st/dr cu deschidere la interior
Porti st/dr cu desch. la ext. (pe partea fixa-toc)

INSTRUCTIUNI MONTAJ N. FEB/CORNI 5014
Posibilitatea schimbarii broastei electrice de pe dreapta pe stanga.

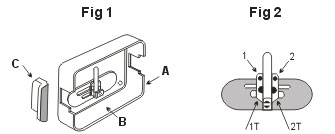

- Trageti (scoateti) manerul C, inelul de cauciuc B, si apoi mecanismulinteriro D (fig 1)
- Rotiti cutia A cu 180 de grade
- Indepartati surubul 2 si introduceti-l in gaura Z
- Puneti manerul C in partea opusa a cutiei si montati mecanisul interior D in cutia A
- Ptr. a regla cilindrul la exterior este suficient sa slabiti suruburile 1T-2T si sa faceti asa incat cilindrul sa gliseze de- a lungul fantei pana in pozitia dorita
- Blocati suruburile 1T-2T (vezi fig 2)

Daca poarta sau usa are tendinta "de cadere" este sufucient sa deplasati placa G in sus sau in jos cu ajutorul suruburilor H-H1 (fig 3).

FOARTE IMPORTANT! Partea centrala a zavorului notata cu X1 este memoria mecanica a broastei care pe timpul cat usa e inchisa este tinuta apasat (catre interior) de catre elementul
X2 aflat pe contraplaca.

Yala Nuova Feb 5014 NU POATE FI MONTATA PE PARTEA MOBILA pe usile cu deschidere la exterior:

Rezolvarea acestor situatii se poate face montand broaste sau yale ingropate ca:
CISA 14351, 16205, 16215
sau yale aplicate ca:
CISA 1A731 , 14021

PENTRU CAZUL USILOR CARE SE DESCHID SPRE INTERIOR
Yalele Nuova Feb 5011-5016 pot fi montate pe partea mobila pe usile cu deschidere spre interior, pe dreapta  1  si pe stanga  2 cat si pe usile cu deschidere la exterior DAR NUMAI PE TOC (pe partea fixa) atat pe dreapta  3  cat si pe stanga  4  asa cum se poate vedea in fig.de mai jos:
