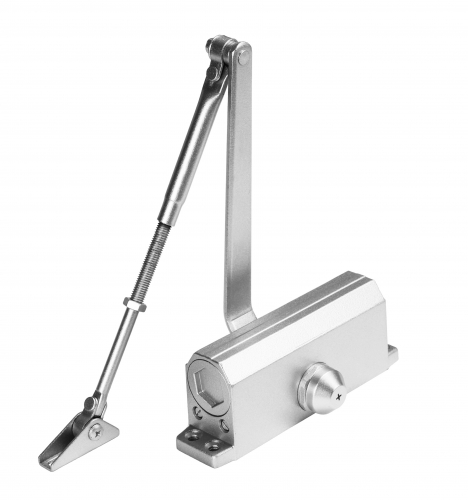

Omega TS 601/602

  • Omega TS 601/602
    Omega TS 601/602
    Producator: OMEGA, Romania
    Pret: 13,00 EUR

    Comanda

    Cod

    Finisaj

    Descriere

    Pret EURO fara TVA

    TS 601

    Alb/Maro

    amortizor hidraulic ,15-30kg,blister

    13.00

    TS 602

    Alb/Maro

    amortizor hidraulic ,25-45kg,blister

    15.00


    OMEGA model TS601 si TS602

    INSTRUCTIUNI INSTALARE UTILIZARE AMORTIZOARE TS601 (usi 15-30kg) si TS602 (usi 25-45kg)

      Cititi cu atentie aceste instructiuni inainte de a incepe asamblarea amortizorului. Numai daca este corect montat si reglat va functiona perfect.

    Pentru a asambla si monta acest amortizor pe usa sunt necesare anumite cunostinte tehnice si indemanare profesionala. Montajul incorect poate cauza functionarea improprie a amortizorului.

    Pentru a beneficia de garantia de 24 luni este obligatorie montarea in conformitate cu instructiunile de mai jos.



    A. INSTRUCTIUNI PRIVIND GARANTIA

    Garantia produsului este in sarcina SC OMEGA ROM TRADE numai daca a fost montat in conformitate cu instructiunile si desenele tehnice de mai jos.

    Garantia montajului este exclusiv in sarcina firmei montatoare. Garantia pentru aceste amortizoare este de 24 luni de la data

    cumpararii amortizorului, numai pentru defecte de fabricatie si daca sunt corect montate si utilizate (vezi certificatul de garantie). La solicitarea unei reparatii in termen de garantie se vor prezenta obligatoriu certificatul de garantie si factura sau bonul fiscal.

    B. INSTALAREA AMORTIZORULUI OMEGA TS601/TS602



    CARACTERISTICI GENERALE:

    Amortizoarele OMEGA din seria TS 601-605 sunt:

    - Certificate CE - Numar: 0359-CPD-0308;

    - Certificate "Rezistente la Foc" UL (Dosar UL nr. R15839);

    - Testate la temperaturi de la minus 30 la plus 60 grade Celsius;

    - Pot fi montate si cu "brat paralel", livrat la cerere.

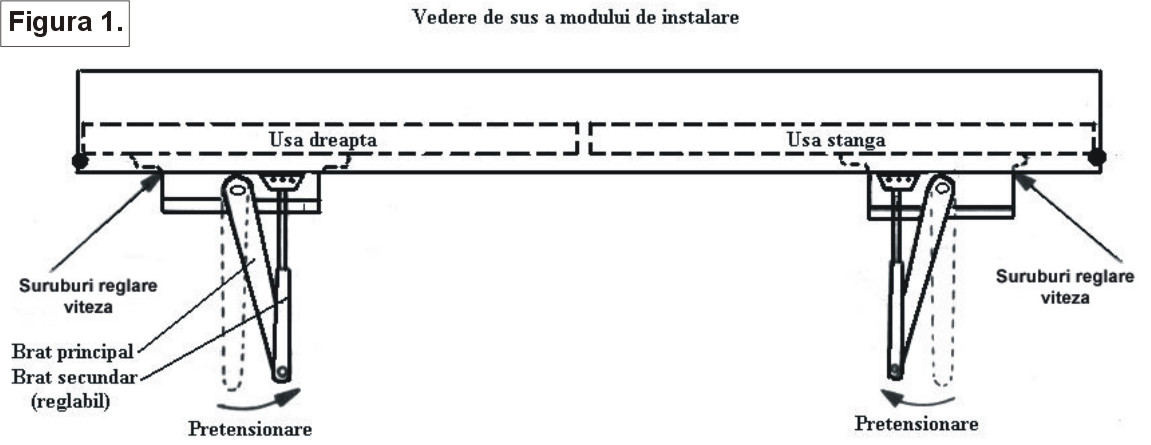

    C. REGLAREA SI MONTAJUL AMORTIZORULUI

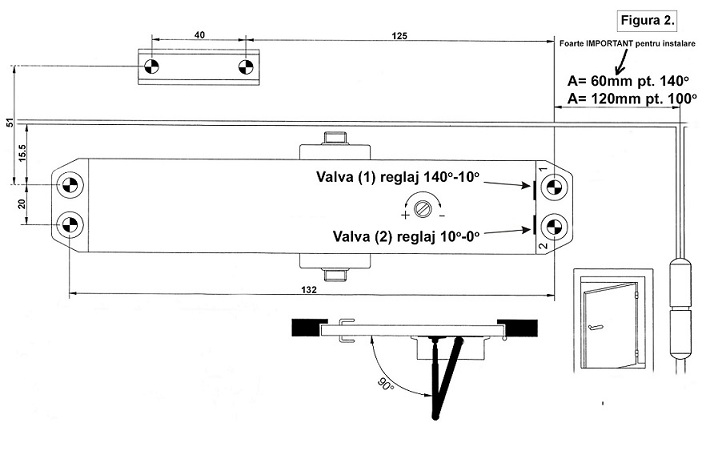

    Amortizorul inchide usa cu 2 viteze diferite. Viteza in prima sectiune poate fi controlata din surubul (1) de ajustare a vitezei iar viteza din a doua sectiune, din surubul (2) de ajustare. Reducerea vitezei se obtine prin strangerea suruburilor iar marirea vitezei se face prin desfacerea suruburilor.

    Atentie! Desfacerea suruburilor de reglaj mai mult decat este necesar, poate duce la pierderea uleiului hidraulic din interior.

    NOTA: Arcurile de cerc ''INCHIDERE” (care realizeaza viteza de inchidere pe prima portiune a cursei usii ) si “ZAVORARE” (care realizeaza viteza de inchidere a usii pe ultima portiune a cursei) sunt controlate de doua valve separate care regleaza inchiderea usii in doua trepte de viteza.
