14351.70

  • 14351.70
    14351.70
    Producator: CISA, Italia
    Pret: 44,00 EUR

    Comanda
    Cod B Finisaj front Descriere Pret EUR fara TVA
    14351.70 70 nichelat  br. el oriz. cil. EURO, actionare buton,  posibilitate blocare "deschisa",12Vac;3.1A

    44.00


    Date tehnice:
    -Carcasa otel zincat
    -Front otel zincat
    -Zavor din alama si bolt pentru memorie, reversibile
    -Versiunile electrice si mecanice sunt interschimbabile

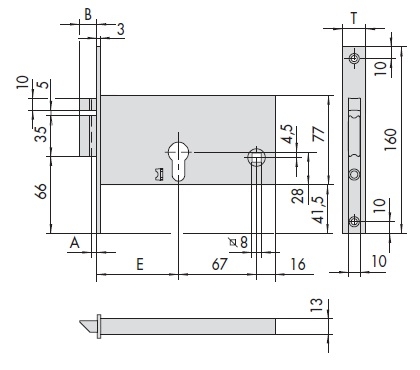

    -Inaltimea carcasei - 77 mm
    -Un singur zavor, cu autoblocare
    -Functie blocare in pozitia permanent deschis
    -Tensiunea de alimentare :12 V curent alternativ  CE ; 3.1A
    Dotare standard:
    -Suruburi fixare cilindru
    -Instructiuni montaj
    La cerere:
    -Contraplaca specifica
    Posibilitati montare:
    0 =Usa stanga, dreapta cu deschidere la interior sau exterior
    Cilindrul se achizitioneaza separat

    Acest produs se poate folosi cu BUTON FIX:






    BROASTE ELECTROMAGNETICE INGROPATE

    INSTRUCTIUNI DE MONTAJ

         1. SCHIMBAREA ZAVOARELOR de pe stanga pe dreapta

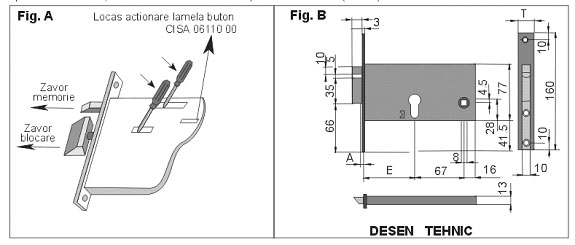

     Introduceti surubelnita pe rand in cele doua fante longitudinale de pe corpul broastei ca in fig. A Inclinati manerul surubelnitei spre dreapta ( conform sensului sagetii ) impingand cu varful acesteia pe rand zavoarele in exteriorul platbandei frontale, atat zavorul de blocare cat si pe cel de memorie ( stiftul )







    Rotiti pe rand ambele zavoare cu 180 grade - vezi Fig.A. Acestea  vor reveni automat in noua pozitie, fiind actionate de arc.

         2. FUNCTIONAREA MECANICA A BROASTEI

    a) In pozitia “Inchis” a usii, zavorul superior (stiftul) va fi tot timpul apasat pe partea opusa pe contraplaca, tocul nefiind decupat. Prin rotirea cheii cilindrului catre maner (dreapta), zavorul inferior (de blocare) se va retrage automat permitand deschiderea usii. Broasca poate fi chipata si cu un cilindru cu buton interior si in acest caz nu va mai fi necesara operarea cu cheie ci prin actionarea butonului.
    Actionarea cilindrului se poate face atat in interior cat si din exterior.
    Cand zavoarele sunt complet retrase (broasca in pozitia deschis) se roteste cheia complet catre zavoare (stanga) acestea vor ramane blocate in pozitia “deschis “ scotand din uz functiunile broastei. In acest caz cheia poate fi extrasa din cilindru. Aceasta optiune “Hold Open” (permanent deschis) poate fi utilizata pentru a permite trecerea libera pe usa  fara “Control Acces”.

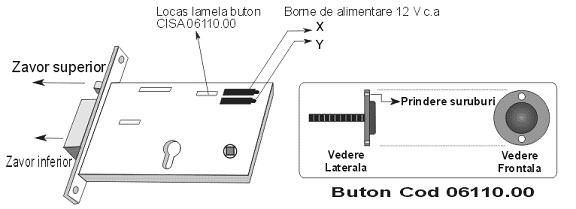

    b) Broasca poate fi echipata montand pe interiorul usii un buton  CISA COD  06110.00 care are lamela metalica cu miscare orizontala excentrica. Acest buton se monteaza pe usa prin fixare cu 2 suruburi. Cand usa este inchisa prin apasare pe buton, broasca se va deschide ca si in cazul in care actionam cilindrul sau manerul, daca echipam usa cu maner. Butonul  CISA COD  06110.00 Nu este in set!

    Nota:

    Broasca se poate monta atat pe partea mobila (foaia de usa), cat si pe partea fixa (toc),          simplificand astfel montajul nemaifiind necesara trecerea cablului de alimentare din usa in toc.





         3. FUNCTIONAREA ELECTRICA A BROASTEI

    PERFORMANTE TEHNICE:

    - Tensiune nominala 12 Vc.a.

    - Curent nominal 3.1 A

    - Rezistenta in curent continuu 3

    - Frecventa 50 / 60 HZ

    - Clasa de izolare "F"

    - Functionare de tip intermittent prin impuls de curent

    - Se alimenteaza de la BORNELE "X Y" de la o sursa care sa asigure tensiunea   conform specificatiilor tehnice de mai sus

    - Aceasta broasca functioneaza in regim de impuls de curent.

      ATENTIE!  ESTE INTERZISA  ALIMENTAREA BROASTEI CU TENSIUNE MAI    MULT DE  2 - 3  SECUNDE MENTINEREA EI SUB TENSIUNE NEFIIND NECESARA  AVAND  MEMORIE MECANICA

    - ALIMENTAREA CUCURENT ELECTRIC MAI MULT DE 2 - 3 SECUNDE POATE DUCE LA ARDEREA BOBINEI SI IMPLICIT LA SCOATEREA DIN GARANTIE A PRODUSULUI.

    - Bobina are  Cod CISA 07 086.00 pt.12Vc.a. sau CISA 07086.01 pt.24Vc.a si poate fi furnizata  ca piesa de schimb

    - Durata medie de utilizare a Broastei este de minin 5 ani.

    - Cititi aceste instructiuni cu atentie si pastrati-le pentru a le utiliza in caz de necesitate

    - Toate datele si declaratiile din aceasta fisa anuleaza si inlocuiesc informatiile din fisele   precedente.

    - Instalarea sistemului electric se face conform cu standardele nationale in vigoare.

    - Alimentarea broastei electromagnetice se asigura numai cu un transformator de siguranta  (in conformitate cu EN 60742) sau cu oricare alta sursa de alimentare cu acelasi grad de siguranta.

    - Inaintea conectarii broastei electromagnetice asigurati- va ca tensiunea de iesire a  transformatorului este aceeasi cu tensiunea nominala a broastei electrice.

    - Puterea transformatorului trebuie sa fie cel putin de 15VA

    - Asigurati-va ca sistemul este protejat adecvat impotriva scurt-circuitului.

    - Dispozitivul de comanda ( electric ) trebuie sa fie dimensionat pentru curentul absorbit   de broasca, trebuie sa corespunda cu standardele de securitate in vigoare si trebuie sa   garanteze acelasi grad de securitate cu cel al  transformatorului de siguranta.

    - Sistemul electric trebuie sa fie deconectat de la panoul electric principal cand efectuam   conectarea firelor electrice sau orice alta interventie asupra broastei.

    - Utilizati firele electrice  aprobate conform standardelor cu diametrul  de minim 1mm.



    DECLARATIE DE CONFORMITATE

    Produsul se conformeaza STANDARDELOR EUROPENE EEC 89/336, EEC92/31 si EEC93/68  pentru compatibilitatea electromegnetica, privitoare la normele EN50081-1 si EN50082-1
