TS 83 BC/2-6 si TS 83 BC/7

  • TS 83 BC/2-6 si TS 83 BC/7
    TS 83 BC/2-6 si TS 83 BC/7
    Producator: DORMA, Germania
    Pret: 112,00 EUR

    Comanda

    Cod

    Forta

    Usa

    Finisaj

    Descriere

    Pret EUR fara TVA

    Latime max

    Kg

    TS 83 BC/2-6

    3-6

    1.400

    60-150

     Ag

    Amortizor universal, pentru usi grele

    112.00
    TS 83 BC/2-6 3-6 1.400 60-150 Alb Amortizor universal, pentru usi grele 112.00

    Brat pt TS 83







    Alb,Ag

    Brat standart pt TS 83

    19.50
    Brat pt TS 83       Alb/Ag Brat cu stopper pt  TS 83 72.20

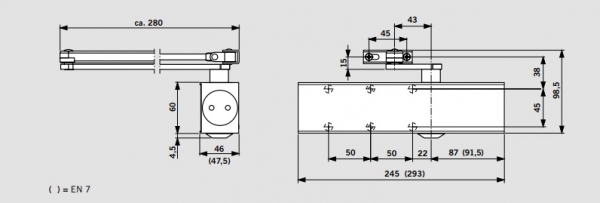

    TS 83 BC/7

    7

    1.600

    200-250

    Ag

    Amortizor cu brat standard, pentru usi foarte grele

    210.10

    Pentru usi rez. la foc, standard, de exterior, cu deschidere in exterior
    Pana la1400 mm (EN 2-6)/pana la 1600 mm (EN5- 7)
    Acelasi model pentru RH (DIN-R, ISO 5) si LH (DIN-L, ISO 6)
    Tip ansamblu brat - Standard si plat
    Forta de inchidere variabila din suruburile de reglaj
    Viteza de inchidere variabila din valvele de reglaj
    Viteza finala de zavorare reglabila din brat
    Backcheck (franarea deschiderii)- autoreglare si reglaj din valva
    Hold-open




    INSTRUCTIUNI DE MONTARE SI FOLOSIRE PENTRU AMORTIZORUL multiforta Dorma TS 68-72-83 bc,   YALE 10710 / 11710,  CISA 70410 / 71410

    Cititi  cu  atentie  aceste  instructiuni  inainte  de  a  incepe asamblarea  amortizorului.  Numai daca  este  corect  montat si  reglat  va  functiona  perfect.
    Pentru a asambla si monta acest amortizor pe usa sunt necesare anumite cunostinte tehnice si indemanare profesionala. Montajul  incorect poate cauza functionarea improprie a amortizorului. Ptr. a beneficia de garantia de 1 an este obligatorie montarea de catre Omega Rom Trade srl sau firmele autorizate de importator.


    ""

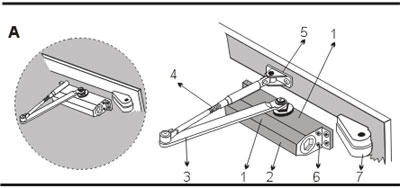

    LEGENDA:

    1.CORPUL AMORTIZORULUI
    2.PINION
    3.BRATUL PRINCIPAL AL AMORTIZORULUI
    4.BRAT SECUNDAR
    5.SUPORT PTR. BRATUL AMORTIZORULUI
    6.SURUBURI DE AJUSTARE A VITEZEI
    7.BALAMA USA

    Pentru executarea gaurilor de prindere a  amortizorului trebuie utilizat sablonul care se livreaza in cutie  cu amortizorul. Sablonul se fixeaza pe usa cu ajutorul unei benzi adezive dupa care se trece la marcarea gaurilor de prindere cu un cherner.
    Pentru o mai buna intelegere va recomandam sa cititi instructiunile de la pag.2
    Amortizorul poate fi prevazut cu stoper pe brat caz in care reglajul stoperului se face conf. instructiunilor cuprinse in pag.4

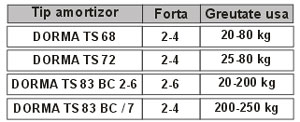

    B. ALEGEREA AMORTIZORULUI SE FACE IN FUNCTIE DE GREUTATEA USII, CONFORM TABELELOR DE MAI JOS:

    """"

    C.  FORTE VARIABILE DE INCHIDERE

    ""

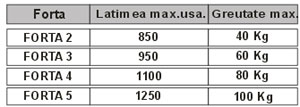

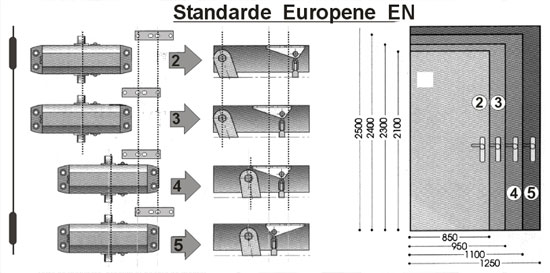

    In functie de greutatea si latimea usii, se stabileste forta de inchidere, precum si pozitia de montaj, conform schitei  alaturate

    ""

    D. AJUSTAREA FORTEI DE INCHIDERE

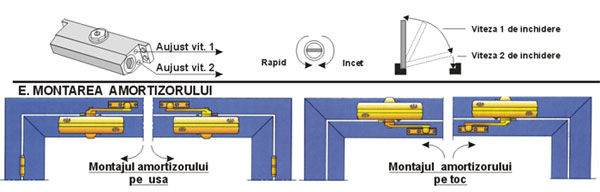

    Amortizorul inchide usa cu 2 viteze diferite. Viteza in prima sectiune poate fi controlata din surubul  (1)  de ajustare a vitezei iar viteza din a doua sectiune, din surubul  (2)  ( strangere ) de ajustare. Reducerea vitezei se obtine prin strangerea  suruburilor iar marirea vitezei se face prin desfacerea suruburilor.

    Atentie! Bratul secundar care este prins de tocul usii, are lungimea reglabila. Prin desurubare articulatia se lungeste, provocand o marire a arcului de cerc corespunzatoare vitezei  1  putand chiar anula sectorul corespunzator vitezei  2  trantind usa. Un reglaj corect este acela prin care usa este franata la capatul sectorului  1  urmand ca in sectorul  2  (cu o cursa 6-10 cm) usa sa fie inchisa ferm.

    Atentie! desfacerea suruburilor de reglaj mai mult decat este necesar, poate duce la pierderea uleiului hidraulic din interior.



    ATENTIE ! MONTAJUL  AMORTIZORULUI SE VA FACE IN INTERIORUL CLADIRI   CAT MAI FERIT DE INTEMPERII

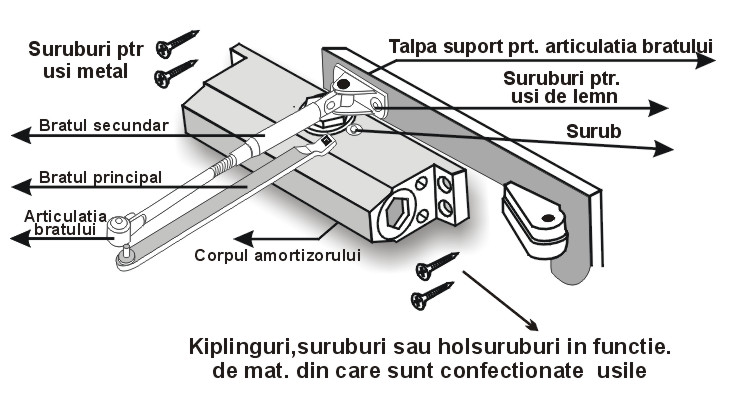

    1. Fixati corpul amortizorului pe usa, pozitinarea lui fãcãdu-se conform sablonului A, forta dorita corelata cu greutatea usii. Strangeti cu cele 4 suruburi. Ptr. usi de lemn se folosesc holsuruburi cap cruce cu  6 X 30. Ptr. usi de metal se folosesc suruburi M 6.

    2. Fixati talpa bratului secundar al amortizorului pe tocul usii astfel incat gaurile sa se potriveasca cu cele de pe toc si strangeti cu 2 suruburi. Ptr. usi de lemn se folosesc holsuruburi cap cruce cu  6 X 30. Pentru usi de metal se folosesc suruburi autofiletante cap cruce M 6 X 1,0 X 12.

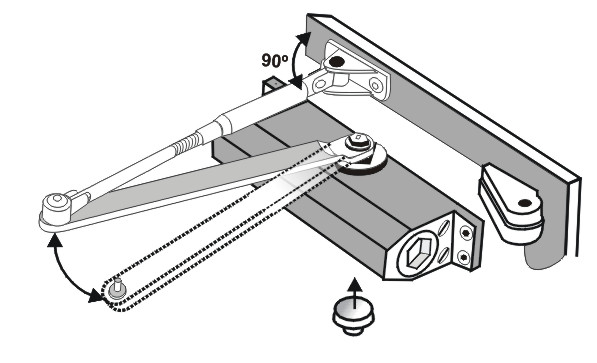

    3.  Prindeti bratul principal de corpul amortizorului. Potriviti orificiul patrat de la capatul bratului pe axul patrat al, amortizorului, si fixati-l prin strangerea surubului in ax.



    4. Prindeti intre ele bratele amortizorului. Potriviti bratul secundar astfel incat sa fie vertical pe tocul usii apoi prindeti-l de bratul principal cu surubul in articulatie.

    5. Ptr. estetica amortizorul are un capac de plastic care mascheaza axul de pe partea opusa  bratului.




    F. CUPLAREA - DECUPLAREA STOPERULUI

    ATENTIE! NUMAI PTR. BRATUL PREVÃZUT CU STOPER

    În anumite situatii este nevoie ca actiunea amortizorului sã fie anulatã si usa sã rãmãnã deschisã pentru o anumitã perioadã. Realizarea acestui lucru se face cu ajutorul stoperului aflat pe bratul amortizorului.
    Astfel, atunci cãnd se doreste blocarea usii în pozitia deschis, este suficient sã se deschidã usa mai mult respectiv pãnã în zona de actionare a dispozitivului de blocare din stoper.
    Pentru deblocare se impinge usa peste punctul de blocare, moment în care  dispozitivul de blocare din stoper este scos din functiune, amortizorul reluîdu-si functia de inchidere.





    1.) CUPLAREA STOPERULUI

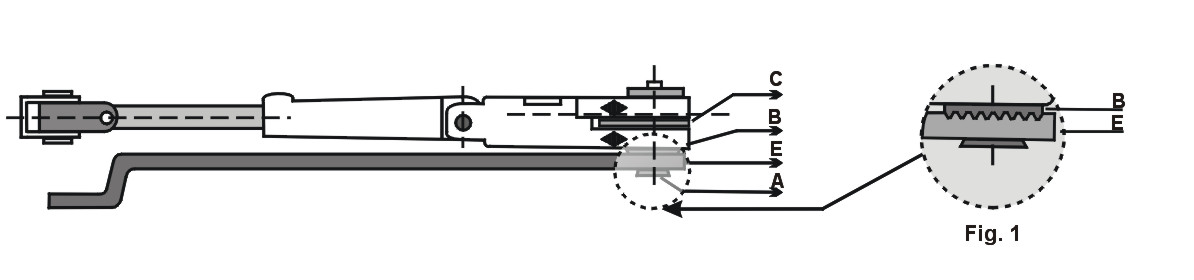

    Pentru ca stoperul sã tinã deschisã usa într - o pozitie doritã, urmati instructiunile referitoare la Fig. 1:
    1. Deschideti usa pãnã în pozitia doritã si strãngeti surubul “ A “ fãrã sã -l fortati.
    2. Prin miscãri usoare de inchidere - deschidere ale usii concomitent cu strãngerea     surubului “ a “ faceti în asa fel încãt dantura angrenajelor din articulatia cele douã brate sã coincidã .
    3. Asigurati - vã cã angrenajul coincide perfect si strãngeti ferm surubul “ A “
    4. Ungeti periodic angrenajul.





    2.) DECUPLAREA STOPERULUI

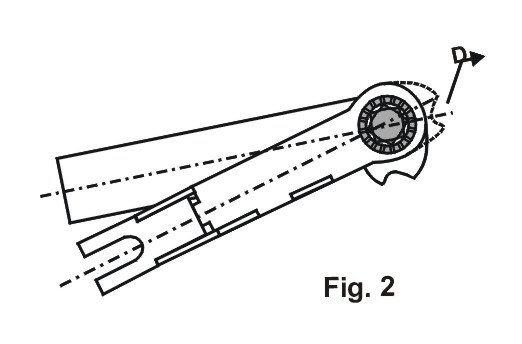

    În cazul în care se doreste anularea actiunii stoperului, urmati instructiunile de mai jos, referitoare la Fig.2:
    5. Închideti usa si desurubati surubul “ A “
    6. Rotiti cama “ C “ în pozitia “ D “.
    7. Asigurati-vã cã angrenajul este asigurat si strãngeti ferm surubul “ A “.

    3.) MODIFICAREA POZITIEI DE BLOCAJ

    Dacã se doreste modificarea pozitiei de blocaj, pentru a retine usa deschisã în altã pozitie ( mai deschisã sau mai închisã ) decãt a fost reglatã anterior, urmati instructiunile de mai jos:
    1. Cu usa închisã desurubati surubul “ A “.
    2. Rotiti cama “ C “  în pozitia “ E “ si strãngeti surubul “ A “.
    3. Deschideti usa pãnã în punctul în care dispozitivul de blocare se cupleazã.
    4. Desurubati surubul “ A “
    5. Urmati pas cu pas instructiunile de la punctul 1 ( CUPLAREA STOPERULUI )
