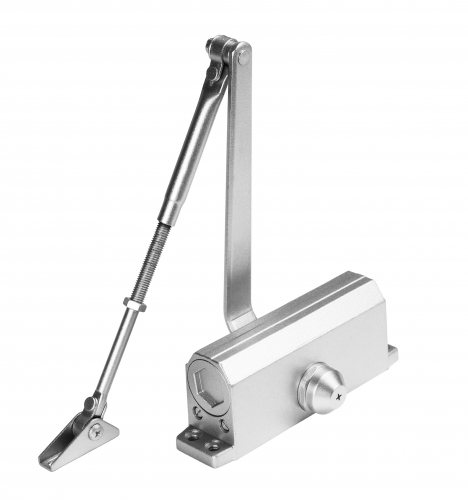

Omega TS 604

  • Omega TS 604
    Omega TS 604
    Producator: OMEGA, Romania
    Pret: 24,20 EUR

    Comanda

    Cod

    Finisaj

    Descriere

    Pret EURO fara TVA

    TS 604

    Ag/Alb/Maro

    amortizor 60-85Kg,ax cu rulment,certificat rez foc

    24.20


    OMEGA model TS604


    INSTRUCTIUNI INSTALARE UTILIZARE AMORTIZOARE TS604 (usi 60-85kg)

      Cititi cu atentie aceste instructiuni inainte de a incepe asamblarea amortizorului. Numai daca este corect montat si reglat va functiona perfect.

    Pentru a asambla si monta acest amortizor pe usa sunt necesare anumite cunostinte tehnice si indemanare profesionala. Montajul incorect poate cauza functionarea improprie a amortizorului.

    Pentru a beneficia de garatia de 24 luni este obligatorie montarea in conformitate cu instructiunile de mai jos.



    A. INSTRUCTIUNI PRIVIND GARANTIA


    Garantia produsului este in sarcina SC OMEGA ROM TRADE numai daca a fost montat in conformitate cu instructiunile si desenele tehnice de mai jos.

    Garantia montajului este exclusiv in sarcina firmei montatoare. Garantia pentru aceste amortizoare este de 24 luni de la data cumpararii amortizorului, numai pentru defecte de fabricatie si daca sunt corect montate si utilizate (vezi certificatul de garantie). La solicitarea unei reparatii in termen de garantie se vor prezenta obligatoriu certificatul de garantie si factura sau bonul fiscal.



    B. INSTALAREA AMORTIZORULUI OMEGA TS604










    CARACTERISTICI GENERALE:

    Amortizoarele OMEGA din seria TS 601-605 sunt:

    - Certificate CE - Numar: 0359-CPD-0308;

    - Certificate "Rezistente la Foc" UL (Dosar UL nr. R15839);

    - Testate la temperaturi de la minus 30 la plus 60 grade Celsius;

    - Pot fi montate si cu "brat paralel", livrat la cerere.

      Important! OMEGA TS 604 si TS 605 au rulment instalat la ax, pentru ca usile grele echipate cu aceste amortizoare sa functioneze uniform si constant in timp, conform reglajelor de la montaj.



    C. REGLAREA SI MONTAJUL AMORTIZORULUI

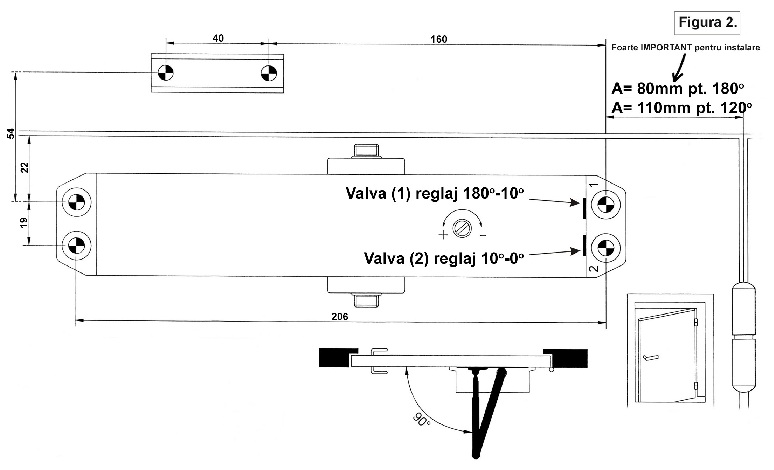

    Amortizorul inchide usa cu 2 viteze diferite. Viteza in prima sectiune poate fi controlata din surubul (1) de ajustare a vitezei iar viteza din a doua sectiune, din surubul (2) de ajustare. Reducerea vitezei se obtine prin strangerea suruburilor iar marirea vitezei se face prin desfacerea suruburilor.

    Atentie! Desfacerea suruburilor de reglaj mai mult decat este necesar, poate duce la pierderea uleiului hidraulic din interior.

    NOTA: Arcurile de cerc ''INCHIDERE” (care realizeaza viteza de inchidere pe prima portiune a cursei usii ) si “ZAVORARE” (care realizeaza viteza de inchidere a usii pe ultima portiune a cursei) sunt controlate de doua valve separate care regleaza inchiderea usii in doua trepte de viteza.
