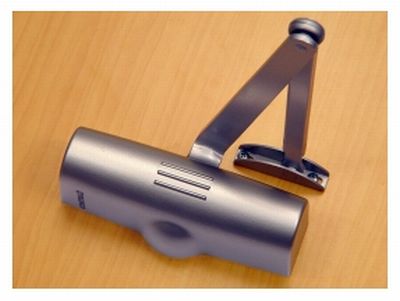

A 1659S

  • A 1659S
    Producator: TELESCO, Spania
    Pret: 25,00 EUR

    Comanda

    Cod
    Forta
    Kg Usa
    Finisaj
    Descriere
    Pret euro fara TVA
    A1659S
    2-4
    20-80
    Ag/maro/Au/Alb/negru
    Amortizor hidraulic, 2 suruburi metalice pentru reglaj - BLISTER
    25,00


    OFERTA AMORTIZOR HIDRAULIC
    TELESCO - Spania
    - Certificat CE, in concordanta cu standardul UNE EN 1154.
    - Rezistent la foc 90 minute, in concordanta cu standardele UNE 23802-79 si EN 163 :2000.
    - Componente de inalta calitate.
    - Ulei termostabil , functioneaza la o temperatura intre -20    °C si +40°C
    - Reglabil, forta EN2 - EN3 - EN4 de la 20Kg pana la 85 Kg.
    - Culori disponibile : Ag, Au, maro, alb, negru.
    - Usor de instalat, adaptabil la toate aplicatiile, sablon de instalare.
    - Optional cover plastic.
    - Varianta la BLISTER in stoc, excelent pentru comercializare.
    Testat de firma noastra de peste 1 an !!!
    Functioneaza ireprosabil (intrarea in Bloc/ interfon).
    DISCOUNT:
    - 19% pentru plata cash, OP sau CEC la livrare
    - 14% pentru plata cu OP, CEC la termen
    EXTRA DISCOUNT:
    150 Euro la fiecare 100 amortizoare.
    Cele 100 amortizoare pot fi cumulate din mai multe facturi.

    GARANTIE: 3 ani.
    * Garantia, se acorda de la data fabricatiei, care este turnata pe corpul amortizorului.
    * Certificat CE in concordanta cu standardul UNE EN 1154;
    * Rezistent la foc 90 de minute, in concordanta cu standardele UNE 23802-79 si EN 163:2000;
    * Componente de inalta calitate; un nou sistem de reglare hidraulica;
    * Ulei termostabil, functioneaza la temperaturi intre -20    ° C si + 40° C;
    * Functionare multiforta, de la 20 kg. la 80 kg.;
    * Usor de instalat, adaptabil la orice tip de usa;
    * Optional cover din plastic;
    * Existent si in varianta BLISTER;
    GARANTIE 3 ANI DE LA DATA FABRICATIEI!!

    INSTRUCTIUNI DE MONTARE SI FOLOSIRE PENTRU AMORTIZORUL MULTIFORTA TELESCO A 1559S si 1659S

    Pentru a asambla si monta acest amortizor pe usa sunt necesare anumite cunostinte tehnice si indemanare profesionala. Montajul incorect poate cauza functionarea improprie a amortizorului.

    A.

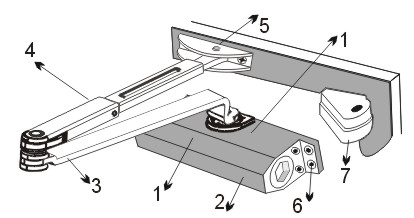

    LEGENDA:
    1.CORPUL AMORTIZORULUI
    2.PINION
    3.BRATUL PRINCIPAL AL AMORTIZORULUI
    4.BRAT SECUNDAR
    5.SUPORT PTR. BRATUL AMORTIZORULUI
    6.SURUBURI DE AJUSTARE A VITEZEI
    7.BALAMA USA

    Pentru executarea gaurilor de prindere a  amortizorului trebuie utilizat SABLONUL care se livreaza in cutie  cu amortizorul.
    Sablonul se fixeaza pe usa cu ajutorul unei benzi adezive dupa care se trece la marcarea gaurilor de prindere cu un cherner.

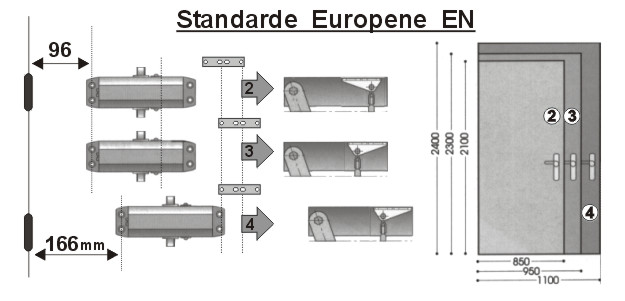

    B.  FORTE VARIABILE DE INCHIDERE

    Forta
    Latimea max. usa
    Greutate max.
    FORTA 2
    850
    40 Kg
    FORTA 3
    950
    60 Kg
    FORTA 4
    1100
    80 Kg

    In functie de greutatea si latimea usii, se stabileste forta de inchidere, precum si pozitia de montaj, conform schitei  alaturate





    C. REGLAREA SI MONTAJUL AMORTIZORULUI

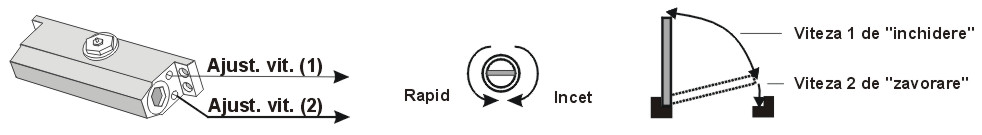

    Amortizorul inchide usa cu 2 viteze diferite. Viteza in prima sectiune poate fi controlata din surubul (1) de ajustare a vitezei iar viteza din a doua sectiune, din surubul (2) de ajustare. Reducerea vitezei se obtine prin strangerea suruburilor iar marirea vitezei se face prin desfacerea suruburilor
    Atentie! Desfacerea suruburilor de reglaj mai mult decat este necesar, poate duce la pierderea uleiului hidraulic din interior.
    NOTA: Arcurile de cerc ''INCHIDERE” ( care realizeaza viteza de inchidere  pe prima portiune a cursei usii ) si  “ZAVORARE”  ( care realizeaza viteza de inchidere a usii pe ultima portiune a cursei) sunt controlate de doua valve separate care regleaza inchiderea usii in doua trepte de viteza.
    1. Ajustarea vitezei ciclului “INCHIDERE” se face din valva cu cap tip surub (1). Rotind surubul in sens orar (insurubare) obtinem o viteza mica de inchidere a usii, rotind surubul in sens invers orar (desurubare) obtinem o viteza mare de inchidere.
    2. Ajustarea vitezei ciclului  “ZAVORARE” se face prin rotirea surubului (2) rotind surubul in sens orar (insurubare) obtinem o viteza mica de zavorare a usii. Prin rotirea surubului in sens invers orar (desurubare) obtinem o viteza mare de zavorare.
    Atentie! Nu rotiti surubul mai mult de 2 ori in sens invers orar fata de pozitia in care este setat de fabrica, deoarece se poate desprinde de corpul amortizorului, rezultand pierderea fluidului intern, (un ulei hidraulic termostabil) si o functionare defectuoasa. Lungimea bratului secundar se stabileste astfel incat usa sa se inchida in mod optim. Daca lungimea bratului reglabil este prea mica arcul de cerc ''INCHIDERE'' se va intinde pe toata cursa de inchidere a usii si usa se va tranti avand o viteza mare finala. Viteza cu care se inchide usa este prea mare pentru ca ciclul ''ZAVORARE'', care impune o viteza inferioara, practic nu va exista. Proportia dintre cele doua arcuri de cerc corespunzatoare celor doua trepte de viteza, prima mare, si a doua inferioara, se va stabili luand in considerare ca optim este ca bratul secundar sa fie perpendicular pe usa - 90º.
    Accesoriile de montaj livrate cu amortizorul : Suruburi cu saiba de siguranta pentru asigurarea bratelor, suruburi / holzsuruburi pentru prinderea amortizorului si a talpii pe usa metal/lemn.

    ATENTIE !
    INSTALAREA AMORTIZORULUI SE FACE NUMAI DE CATRE PERSONAL SPECIALIZAT. MONTAREA DE CATRE PERSOANE NEAUTORIZATE DUCE LA PIERDEREA GARANTIEI.
    Usa echipata cu amortizor NU SE VA INCHIDE CU MANA, se va lasa sa se inchida liber conform setarilor de viteza. Fortarea amortizorului cu mana poate deteriora mecanismul intern si bratul amortizorului si duce la pierderea garantiei.

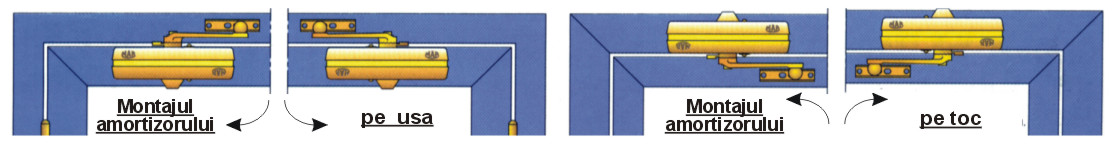

    D. MONTAREA  AMORTIZORULUI
