Brano R 12 - 11, 12, 13, 14

  • Brano R 12 - 11, 12, 13, 14
    Brano R 12 - 11, 12, 13, 14
    Producator: BRANO, Cehia
    Pret: 78,00 EUR

    Comanda

    Cod

    Forta

    Finisaj

    Descriere

    Pret EUR fara TVA

    Brano R 12- 11

    max. 25 kg.

    Au/Ag

    amortizor argintiu/auriu pentru usa de max. 25 kg.si latime 0,7m

    33

    Brano R 12-12

    20-38 Kg

    Au/ Ag

    amortizor argintiu/auriu pentru usa de 20 - 38 kg.si latime 0,8m

    35

    Brano R 12-13

    30-60 Kg

    Au/ Ag

    amortizor argintiu/auriu pentru usa de 30 - 60 kg.si latime 0,9m

    38

    Brano R 12-14

    42-72 Kg

    Au/ Ag

    amortizor argintiu/auriu pentru usa de 42 - 72 kg.si latime 1,05m

    78


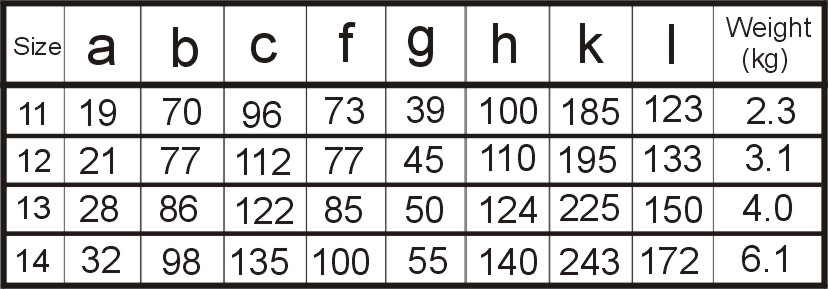

    Aspect clasic.
    Se folosesc pentru usa de stanga si dreapta.
    Montaj usor.
    Cu reglaj de forta si viteza a ciclului de inchidere.
    Amplitudine a unghiului de deschidere a usii ajustabila.
    Produs in trei marimi de forta:

    marime 12   20-38kg greutate usa 80cm latime usa(max)
    marime 13   30-60kg greutate usa 90cm latime usa(max)
    marime 14   42-70kg greutate usa 105cm latime usa(max)




    INSTRUCTIUNI DE MONTARE SI FOLOSIRE PENTRU AMORTIZORUL HIDRAULIC BRANO R12 SI R12A



    Cititi aceste instructiuni cu atentie inainte de asamblarea amortizorului.
    Numai daca este corect montat si reglat  va  functiona perfect.
    Pentru a asambla si monta amortizorul hidraulic pentru usa, este nevoie de  anumite cunostinte tehnice si indemanare  profesionala.
    Montarea incorecta poate cauza functionarea improprie a amortizorului.
    Recomandam ca instalarea  si reglarea sa fie facute de personal calificat.

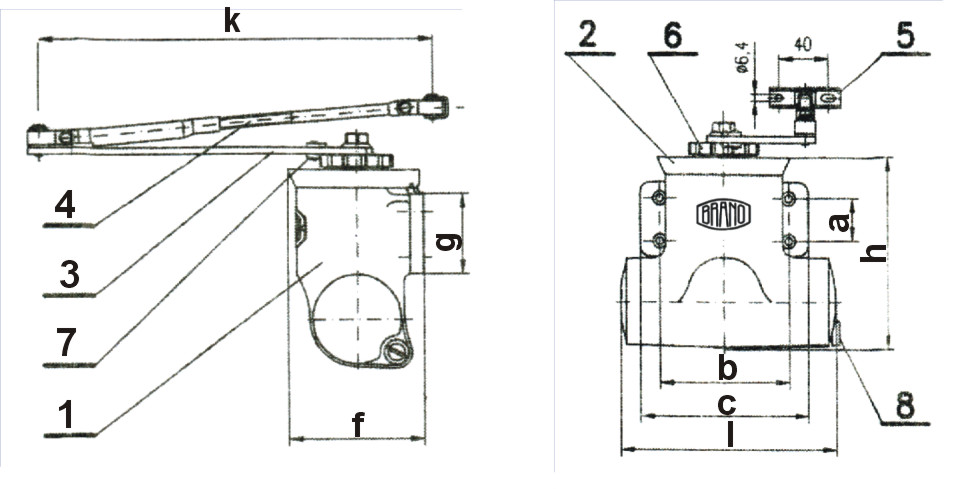

    LEGENDA:
    1=carcasa
    2=capac
    3=brat
    4=brat
    5=articulatie brat
    6=roata tricheta
    7=clichet
    8=surub reglaj




    LISTA ACCESORIILOR DIN CUTIE:
    - schita si sablonul de montaj
    - 4 holsuruburi pentru prinderea amortizorului
    - 2 holsuruburi pentru prinderea bratului
    - cheie pentru strangerea arcului
    - instructiuni de montaj



     INFORMATII UTILE:

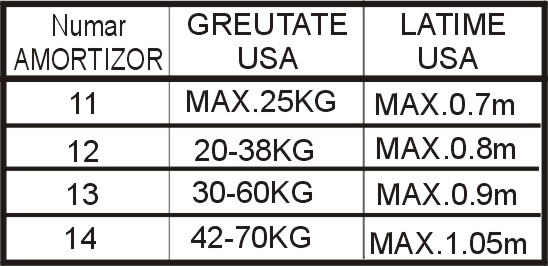

    Alegeti amortizorul in functie de greutatea si latimea usii, conform tabelului de mai jos.:

    Pentru usile exterioare sau de intrare expuse curentului, recomandam folosirea unui  amortizor cu un numar mai  mare.



    MONTAREA AMORTIZORULUI

    1. GENERALITATI
    Inainte de asamblare fiti siguri ca:
    - usa intra perfect in toc
    - usa se deschide /inchide fara frecare
    - balamalele sunt unse
    Recomandam insistent ca montarea amortizorului sa se faca pe partea interioara a usii si in asa fel incat sa nu fie nevoie de un suport.

    ESTE INTERZISA MONTAREA AMORTIZORULUI IN POZITIA RASTURNAT (CU BRATUL IN JOS)!

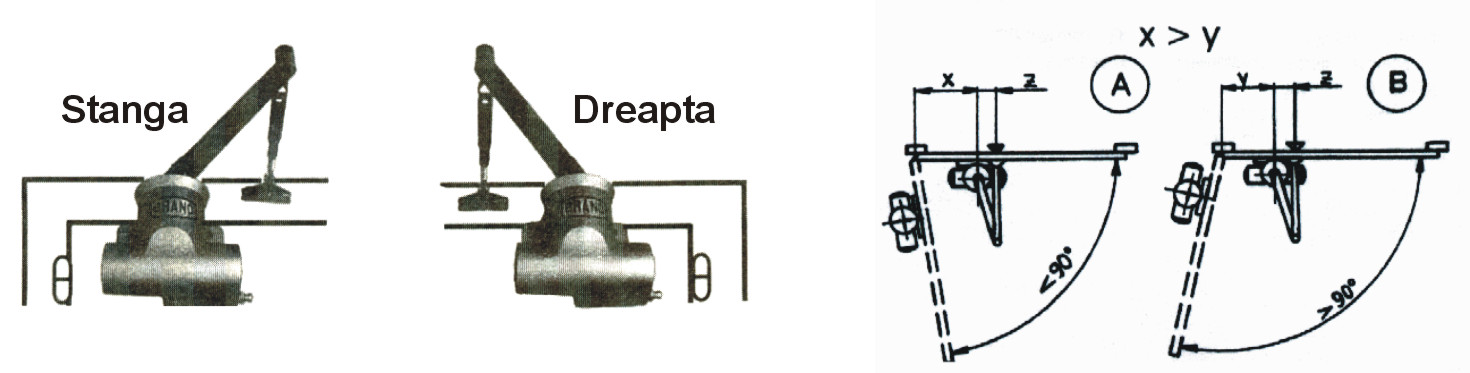

    2. SCHIMBAREA AMORTIZORULUI DE PE STANGA   PE DREAPTA:
    Pentru schimbarea de pe stanga pe dreapta, urmati  indicatiile:
    - demontati bratul nr.3
    - scoateti roata tricheta nr.6
    - scoateti capacul prin  lovire usoara

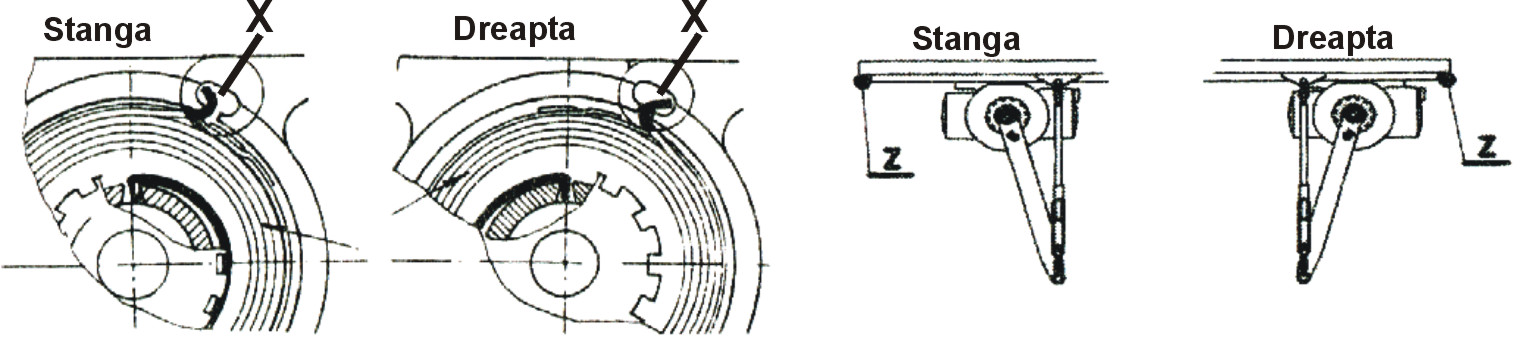

    - scoateti arcul si puneti-l in pozitie inversa (prin rasturnare)  astfel incat capatul indoit sa intre in degajarea “X” din partea superioara a capacului.

    La usile pe stanga balamalele sunt vizibile in stanga, iar la cele pe dreapta sunt vizibile in dreapta.





    3. MARCAREA ORIFICIILOR DE PRINDERE
    Marcarea se face numai cu ajutorul sablonului de montaj. Inainte de a marca gaurile de prindere, decideti daca usa se va deschide intr-un unghi de 90 grade (A) sau peste 90 grade (B) - vezi sablonul. In functie de acest lucru aplicati sablonul pe usa si marcati locurile pentru gaurire, pentru a prinde  amortizorul si bratul.



    4. GAURIREA
    - Pentru usi si tocuri din lemn se foloseste burghiu Ø=3,5 mm cu adancimea de gaurire de 14 mm in usa si 25 mm in toc. Daca usa este goala inauntru dati gaurile prin usa. Apoi atasati amortizorul cu suruburi M5 de lungime potrivita, iar pe partea cealalta a usii se pune piulita.

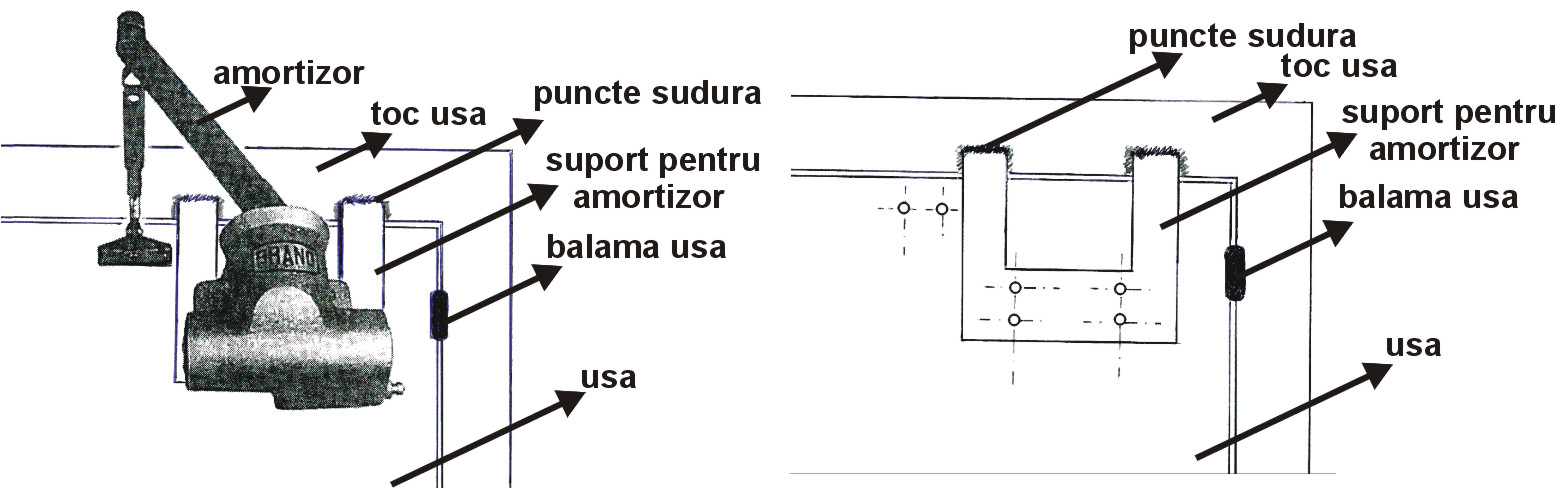

    - Pentru usi de metal se gaureste cu burghiu Ø=4,2 mm. Daca nu este suficient spatiu pentru fixarea amortizorului pe usa se va suda un suport metalic in forma de “U” de tocul superior al usii. Peste acest suport se va prinde cu 4 suruburi corpul amortizorului, bratul fixandu-se cu 2 suruburi de marginea superioara a usii, asa cum se vede in figura urmatoare:



    Vedere din interior pentru usa pe dreapta, cu deschidere       Vedere din interior pentru usa pe dreapta, cu deschidere
    spre exterior - cazul cu amortizor montat pe suport               spre exterior - cazul fara amortizor montat pe suport



    5. PRINDEREA AMORTIZORULUI SI A BRATULUI

    Amortizorul se prinde in 4 holsuruburi 5x30 mm astfel incat sa fie lipit de usa cu toata suprafata talpii de prindere. Bratul se prinde in tocul usii cu 2 holsuruburi 5x25 mm. Inainte de a monta bratul, ajustati lungimea astfel incat sa  formeze cu tocul usii un unghi de aproximativ 90 grade - vezi figura.
    Pentru usi de metal se folosesc suruburi M5. NU SE RECOMANDA suruburi autofiletante. Holsuruburile  sau suruburile se strang bine si uneori chiar se sudeaza sau se nituiesc pentru a impiedica furtul amortizorului.



    6. AJUSTAREA PUTERII DE PRESIUNE A ARCULUI

    Puterea de presiune a arcului se ajusteaza prin strangerea  a arcului  in limita a 2-6 dinti, prin invartirea rotii trichete nr.6 cu cheia  speciala livrata in accesorii in sensul acelor de ceas, blocarea facandu-se cu piesa nr.7 (clichetul de pe brat).
    Pentru usile pe stanga roata tricheta se invarte in sens invers acelor de ceas.
    Pentru usile pe dreapta  roata tricheta se invarte in sensul acelor de ceas. Strangerea peste 6 dinti a arcului este inutila.

    7. AJUSTAREA VITEZEI DE INCHIDERE

    Viteza de inchidere  se ajusteaza din surubul de reglaj nr.8. Se strange pentru a prelungi durata de inchidere. Se slabeste pentru a scurta durata de inchidere, marind viteza de inchidere a usii.



    8. REGLAREA PUTERII DE INCHIDERE

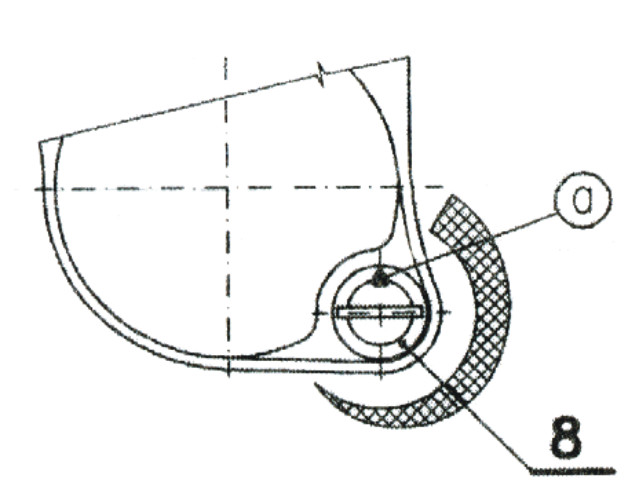

    Se ajusteaza puterea de inchidere a usii prin rotirea surubului de ajustare nr.8. Daca semnul central  “a”din capatul surubului este in pozitia din figura de mai sus, lovitura usii este minima, rasucind catre stanga  lovitura usii creste.

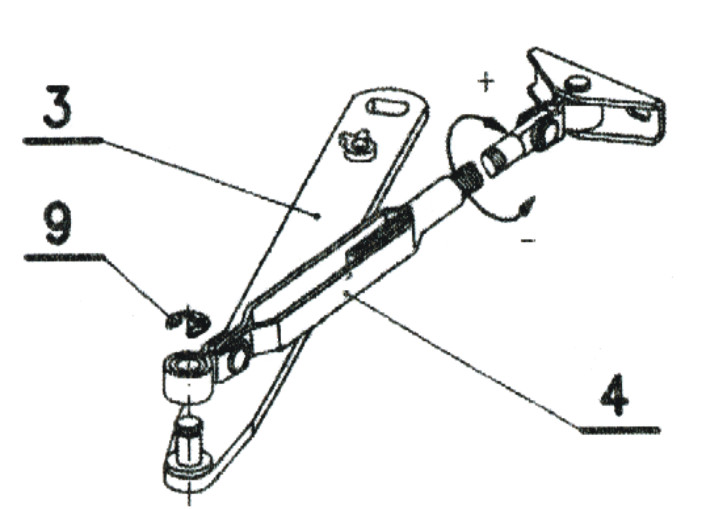

    Inchiderea usii poate fi ajustata de asemeni prin reglarea  lungimii bratului. Pentru aceasta se scoate saiba elastica 9 pentru a elibera bratul 4 din articulatie. Lovitura usii devine mai puternica prin desurubarea (lungirea) bratului si descreste prin insurubarea (scurtarea) lui. A se vedea figura urmatoare:





    INTRETINERE SI REPARATII

    Amortizorul de usa nu cere o intretinere speciala. In caz ca in timp se schimba viteza de inchidere a usii aceasta se ajusteaza conform “INSTRUCTIUNILOR DE FOLOSIRE”. Amortizorul este stabil termic, neavand nevoie de reglaje deosebite datorate diferentelor de temperatura (iarna-vara). Amortizorul se va pastra curat si se va unge din cand in cand articulatia bratului.Controlati din cand in cand daca corpul amortizorului sau bratul s-au slabit din suruburi. In acest caz strangeti suruburile sau holsuruburile pana la fixare.



              PRODUSUL PREZINTA UN AN GARANTIE NUMAI DACA AMORTIZORUL A FOST MONTAT CONFORM  INSTRUCTIUNILOR ANTERIOARE SI DACA S-AU RESPECTAT IN SPECIAL URMATOARELE:

    1.Corpul amortizorului a fost fixat in toate cele 4 suruburi.
    2.Pozitionarea lui s-a facut conform sablonului de montaj din accesorii.
    3.Usa pe care a fost montat, nu este mai grea decat marimea amortizorului.
    4.Amortizorul nu a fost supus unor interventii neautorizate care au condus la deteriorarea lui partiala .



    FIRMA NOASTRA ASIGURA SERVICE SI PIESE DE SCHIMB ATAT IN PERIOADA IN CARE PRODUSUL SE AFLA IN GARANTIE,CAT SI DUPA ACEASTA PERIOADA.
